[אהרון שלום]

ישבתי על מצלמת ראדאר של טויוטה אוריס המון זמן…
הרעיון אותו דבר למצלמת מיצובישי שזה אותו יצרן ונראה אותו דבר

לצערי לא הצלחתי לתקן אך אביא פה את עיקרי הדברים מה התקלה ככל הנראה

אדם חשוב מאוד שראה פה את הדיון פנה אלי אמרתי לו שאני מוכן אבל שידע שיש סיכון וכו

חשדתי בכמה כיוונים לא אאריך בהם אך הנראה ביותר שיש איפה שהוא בלוח הלחמה שבורה שבגללה זה לא עובד
ניסיתי להלחים את הרגליים של הקונטקטור הראשי ולא עזר

ראיתי שכתב פה @אלוף-העולם-1 שעשה חימום לשבב במהלוח לחדש את ההלחמות שלהם וזה עבד זמן קצר
אז הגעתי למסקנה שכנראה זה או המעבד או השבב שלידו

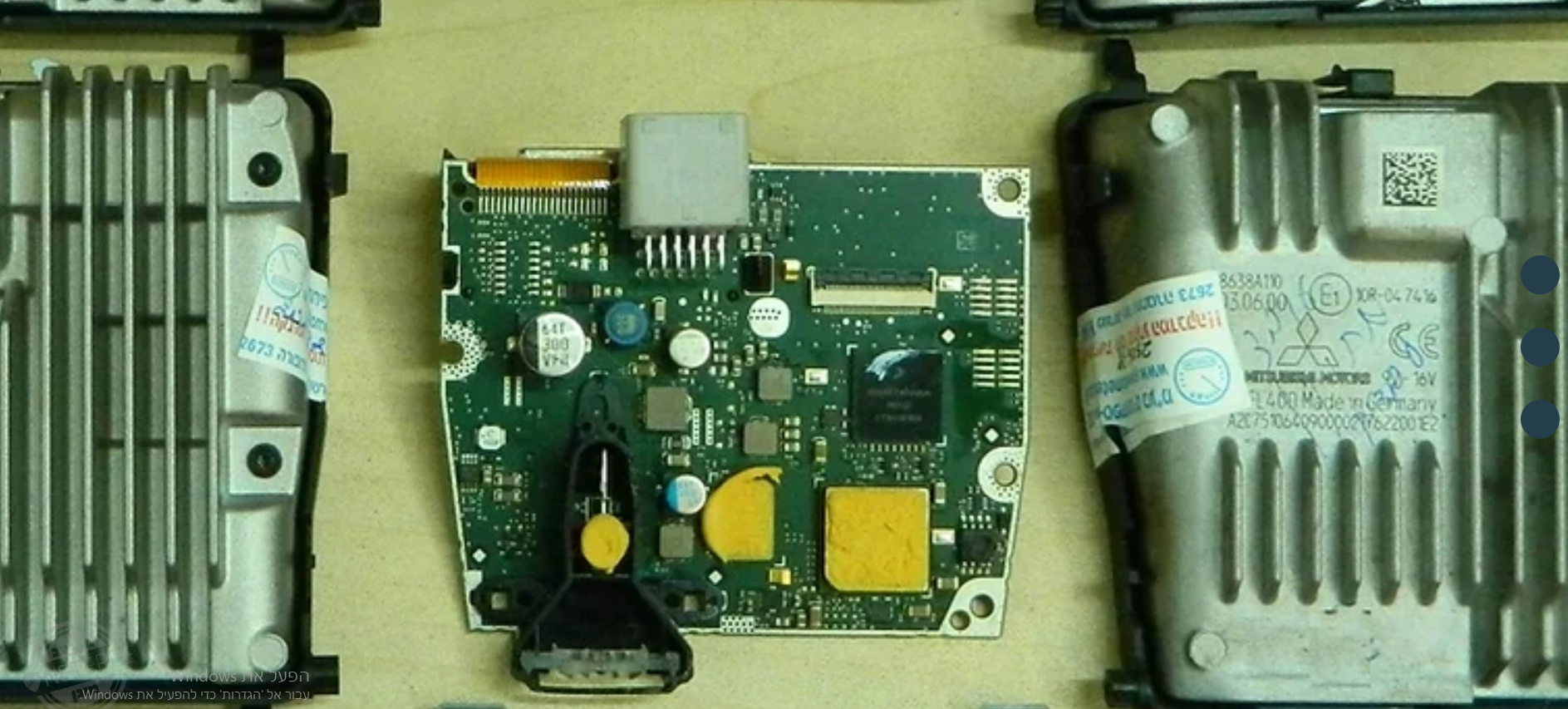

והחלטתי שזה השבב שליד המעבד ונראה לי שגם אתם תסכימו איתי תראו את התמונה הזאת מאתר של חברה שמתקנת מצלמות כאלה (שלדעתי הם עשו טעות שפרסמו תמונה כזאת של מצלמה אחרי תיקון )

תראו שהשבב שמעל המעבד נקי ומצוחצח זה אומר שהוא עבר טיפול בדקתי ולפי הבדיקה לא הגיוני שהחליפו את השבב כי צריך לתכנת אותו מחדש שזה סיפור רציני

אז החלטתי לחמם את השבב הזה עם פלקס ולגרום לחידוש ההלחמות שמתחתיו ותראו איזה פלא זה עבד חלק כולל סטיה מנתיב

וגם החלפתי משחה תרמית שכנראה המחשה המקורית לא מספיק איכותי וזה הגורם לבעיה
שהמחשה המקורית גם מוליכה של קצת מאוד חום לגוף קירור וגם שהיא מתייבשת עם השנים מאוד

אך אחרי כמה ימים ביום זה עבד ובלילה לא עבד ובסוף הפסיק לעבוד
כנראה שביום החום מרחיב את ההלחמה ולכן זה עבד יותר טוב אך בלילה הקור מכווץ את ההלחמה ולכן לא עבד

חשבתי לעשות חימום מחדש יותר רציני ולהזיז קצת את השבב כדי לוודאות שזה נמס טוב אך יש דבק מאוד חזק מתחת לשבב ואחרי הרבה חימום הוא יותר מדי והיה קצר מתחת לשבב ולכן הוא לא עבד

הרמתי את השבב לעשות ריבול ובשלב הסופי נקרע לי רפידה בשבב שהרסה אותו

קצת הסבר על ריבול זה עבודה מאוד עדינה להרים את השבב שבערך בגודל שקל שיש לו בתחתית כ250 רגליים מיקרוסקופיות לנקות טוב מאוד גם את הדבק ולעשות מחש רגליים חדשות עם תבנית בקיצור מאוד מורכב

אני כותב פה את זה שזה יכול להועיל לאחרים לא לנסות לתקן לבד או למישהו מקצוען ממש בהלחמות שיוכל לתקן את זה

בהצלחה

[אלוף העולם 1]

@אהרון-שלום ממש כך!
יש צורך בחידוש ההחלמה של המעבד הראשי…
מדובר בהלחמת BGA מורכבת… יש שם 17 על 17 נקודות הלחמה שפועלות ע’‘י כדוריות בדיל בקוטר 0.8 מ’‘מ- שכדי להלחים אותם צריך תבנית ריבילדינג לפי סכימת המעבד …
תיקון כזה חייב לעבור אצל טכנאי דרג ד’ וזה תיקון שעלותו המשוערת- סביב 800-1000 ש’'ח.
