מדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו

[Lexus]

ניתן להתקין מצלמת רוורס
במערכת המקורית של רנו קליאו 4 (2013-2019)
המערכת medianav נמצאת ברכבים נוספים כמו דאציה אופל ועוד
והמדריך רלוונטי גם אליהם

קרדיט תמונה: @טוסון

התהליך עצמו פשוט וקל הארכתי במדריך כדי שכל שלב יהיה ברור…

ראשית נקח דיסק און קי נפרמט אותו למערכת קבצים מסוג FAT32
וניצור קובץ טקסט ריק
נשנה את שם הקובץ ל:

mcmtest_activate_4medianav.ini

הסיומת ini צריכה להיות הסיומת של הקובץ…

נחבר את האון קי למערכת נחכה כמה שניות שהוא יקלט במערכת ואנחנו מתחילים
אורך התהליך כולו 2 דקות מקסימום…

נכנס להגדרות> גרסת מערכת

Spoiler

כעת מתחיל הקסם
לחצו בפינות המסך לפי הסדר הבא (תמונות בספויילר):
שמאל למעלה
שמאל למטה (לצד כפתור החזרה)
ימין למעלה
באמצע למעלה
ימין למטה

Spoiler

יפתח לנו מסך להזנת קוד
נקיש הקוד הבא 2838 ונלחץ על אישור
לא יקרה כעת שום דבר אבל העיקר שלא קיבלנו הודעת קוד שגוי.
נמחק את הקוד ונקיש את הקוד הנוסף: 3748 ושוב אישור
הופ…
נפתח מסך test
נבחר באפשרות MICOM TEST

Spoiler

ונגיע למסך המיוחל

בשו
מה שמעניין אותנו זה להדליק את הגדרה של מצלמת הרוורס
בשורה התחתונה למטה נמצא את הריבוע עם הכיתוב RVC שתחתיו מופיע OFF
נקיש עליו ונשנה אותו לRVC RVC

לאחר מכן נלחץ על הכפתור TSI_Config (מסומן בחץ בשורה העליונה בצד שמאל)

שימו לב סימנתי כפתור אחד בX לחיצה עליו תמחק את המערכת ללא אפשרות לתחיית המתים!!!

ויש לנו מצלמת רוורס כמובן שצריך לחבר את המצלמה עצמה שלא נהייה בבחינת אותו כפרי שחיבר את הברז לקיר וחיכה למים…

אגב ניתן לשנות במסך זה גם כן את סמל הרכב המופיע בעת עליית המערכת ועוד כמה דברים…

Spoiler

@טוסון

[טוסון]

@Lexus
עכשיו הקאצ’
מה החיבור למצלמת רוורס ברכב הזה? איך מתחברים?
אני ארד בהמשך להסתכל על החיבורים מאחורה אם יש חיבור כזה
אבל אולי יש לך תשובה
עדכון למפות שם לאחרי 2015 יש לך?

[Lexus]

@טוסון כתב במדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו:

@Lexus
עכשיו הקאצ’
מה החיבור למצלמת רוורס ברכב הזה? איך מתחברים?
אני ארד בהמשך להסתכל על החיבורים מאחורה אם יש חיבור כזה
אבל אולי יש לך תשובה
עדכון למפות שם לאחרי 2015 יש לך?

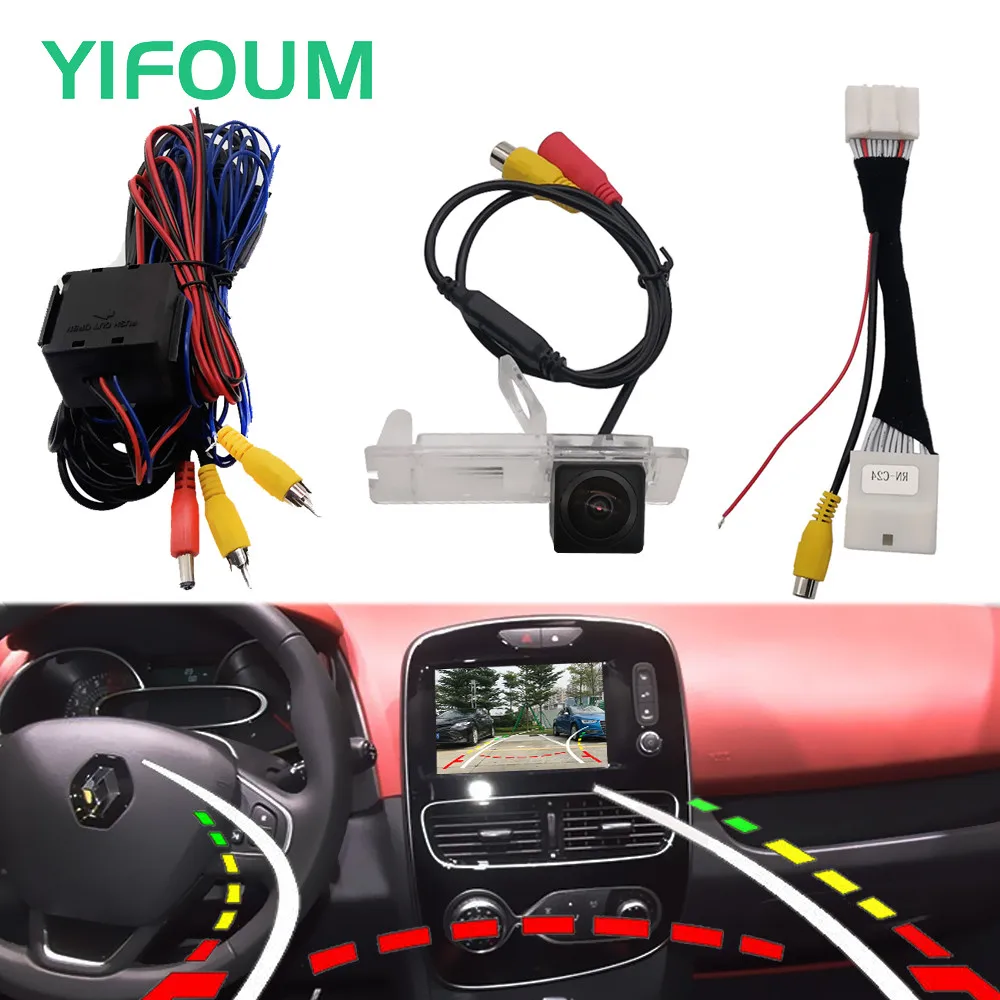

כעת אני מחפש באלי אקספרס מצלמה
מצאתי את זה
למפות חשבתי שמצאתי עדכון אבל לא הצלחתי בינתיים להתקין אותו

[טוסון]

@Lexus תמשיך לעדכן
אגב גם למי שהחליף מערת מן הסתם המצלמה שהבאת יותר טובה, גם החיבור שלה, וגם נראה שהיא מצ’וכללת יותר
אבל התמונה היא של המערכת השניה

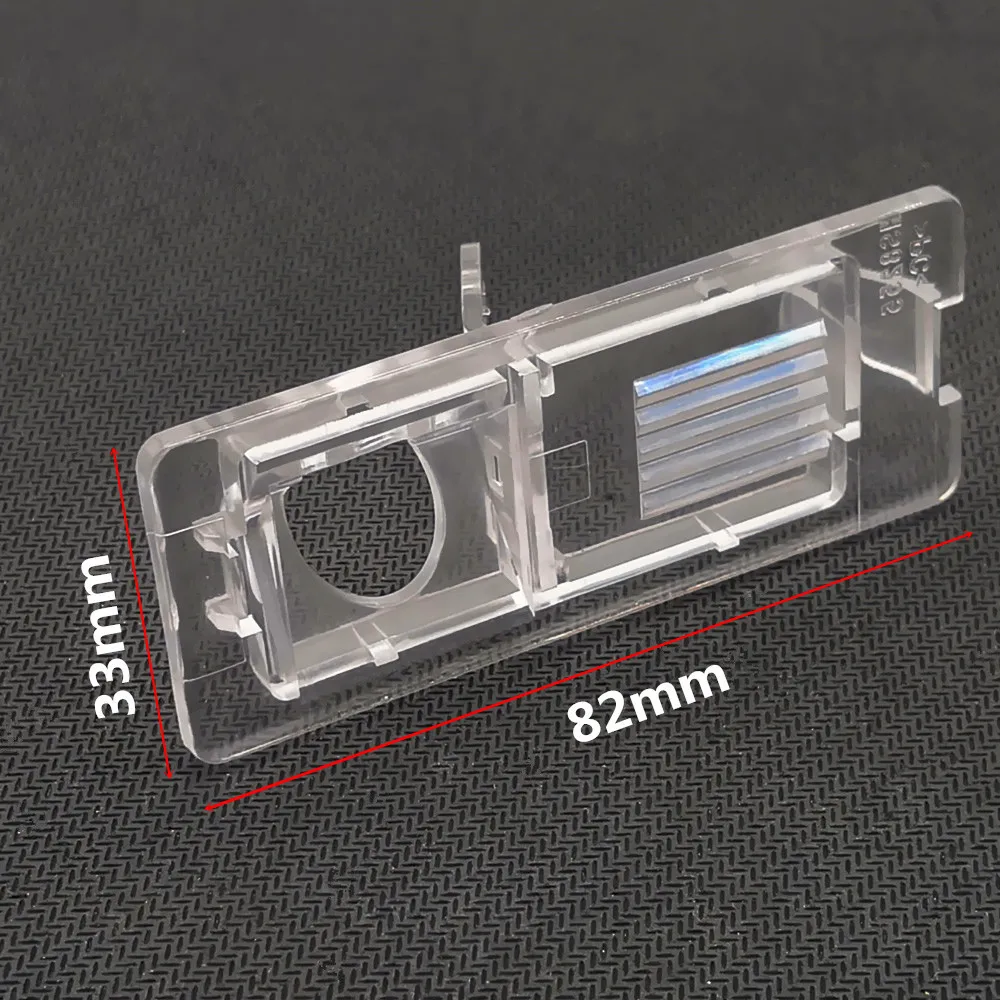

המעלה העיקרית שלא צריך לקדוח

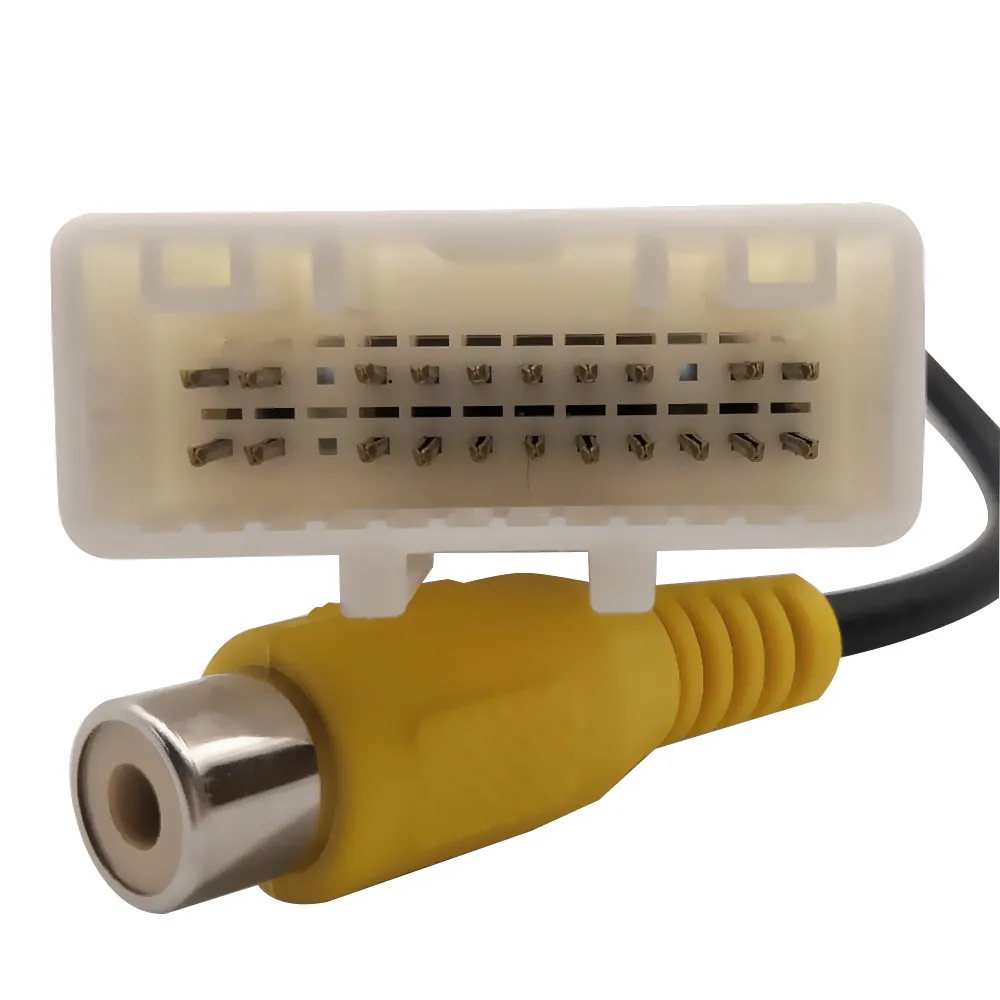

החיבור הוא אותו חיבור

[Lexus]

@טוסון כתב במדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו:

אבל התמונה היא של המערכת השניה

אני חושב שההבדל הוא רק של בקרת האקלים והפאנל, לא של המערכת (גם במערכת שאצלנו יש בהגדרות כל מיני דברים שקשורים לבקרת אקלים ועוד…)

[טוסון]

Spoiler

@Lexus כתב במדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו:

גם במערכת שאצלנו

אני כרגע עם מערכת אנדרואיד T3

לכאורה את הכבל של מצלמת הרוורס אתה צריך לקחת שמאלה עם קולב או חוט ברזל, ולעקל אותו החוצה משם, קצת מסובך אבל סביר
עוד מוקש זה להעביר את החוט בגומי שמחבר בין הבאגז’ לרכב, אבל קצת מוח וכוח זה עובר, או לגזור את החוט ולהלחים אח"כ
קרדיט להכל @צילפינגים
בד"כ יש דבק שסוגר אותו, אז שים לב

[טוסון]

@Lexus כתב במדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו:

@טוסון כתב במדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו:

אבל התמונה היא של המערכת השניה

אני חושב שההבדל הוא רק של בקרת האקלים והפאנל, לא של המערכת (גם במערכת שאצלנו יש בהגדרות כל מיני דברים שקשורים לבקרת אקלים ועוד…)

אולי אני אשדרג גם לבקרת אקלים???

[Lexus]

@טוסון כתב במדריך מצולם הוספת מצלמת רוורס במערכת מקורית רנו קליאו:

אולי אני אשדרג גם לבקרת אקלים???

לפי מה שעולה בחכתי בקרת אקלים עיקר ההבדל זה במערכת המיזוג עצמה ולא רק באיך לתפעל אותה (מכני מול אלקטרוני)
